1.利用SD存儲卡簡單收集數據

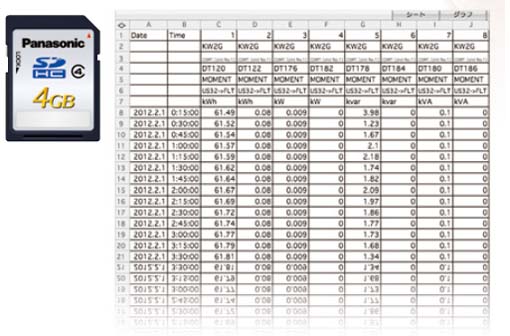

自動將測量數據保存到SD存儲卡。
無需網絡即可收集數據。
● 可在1分鐘、5分鐘、10分鐘、15分鐘、30分鐘、60分鐘中選擇保存周期。
● 在畫面上顯示過去的使用量(最多8天)。
● 利用鋰電池進行備份，停電時也無需擔心。
● 未插入SD存儲卡時，可將數據存儲到本體。
2.通過KW View簡單實現“可視化”

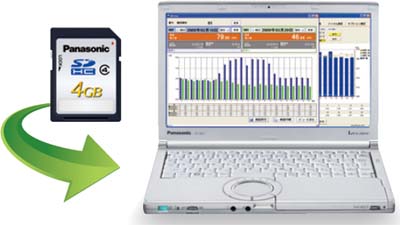

利用計算機讀取SD存儲卡內所保存的測量數據，使用工具軟件“KW View”，即可簡單地顯示為圖表。
● 無需復雜的設定。
可從多個電力監控表的數據中選擇編號，顯示為比較圖表。
● 除電力外，利用擴展單元(脈沖輸入型)收集到的脈沖數據也可制成比較圖表。
3.簡易測量功能

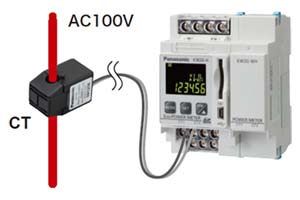

如使用簡易測量模式，則只需在想要測量的電線上連接電流互感器即可。
即使是現有裝置，也無需切斷電源，即可進行電力測量。
● 即使是無法對測量電源進行配線的情況下，仍可進行電力測量。
4.簡單擴展、省去配線的繁瑣、且毫無浪費！

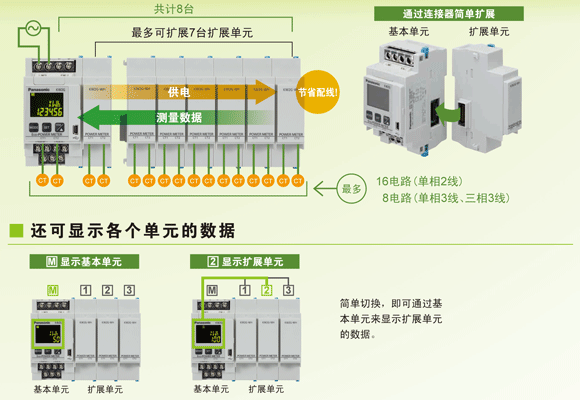

可根據需要最多擴展7臺單元。不需要對電源等進行配線。
擴展單元的測量數據可通過本體確認。
單相2線最大16電路、單相3線?三相3線最大8電路測量。
5.通過USB快速完成初始設置！迅速啟動！
通過USB連接PC，使用動作設置、確認工具KW Monitor
即可當場對KW2G-H進行初始設置并確認動作，可縮短啟動時間。
|
|
可以保存設定值。
(KW2G系列USB通信的時候)
|
- 關于KW Monitor軟件的獲取敬請聯系各地營業分公司。
6.JIS協議尺寸下單觸式安裝
可安裝JIS協議的安裝治具和DIN導軌。
7.可進行各種測量
■可同時測量電力與脈沖輸入(流量等)
■可測量變頻電源(一次邊)
■支持測量再生電力(負電力)
■可測量小電流，待機電力也可實現“可視化”
8.可連接電力以外的各種傳感器！

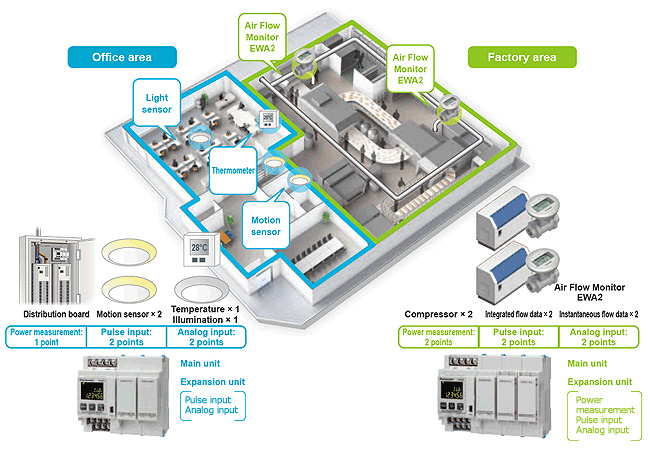

使用脈沖輸入/模擬輸入用擴展單元、可以監測空氣?水的使用量和溫度濕度?照明度等。
■電力測量
?基本單元(AKW2020GB)
?擴展單元(AKW2110GB)
?擴展單元(AKW2160GB)
■脈沖輸入
?基本單元(AKW2020GB)=1輸入
?擴展單元(AKW2152G)=2輸入
■模擬量輸入
?擴展單元(AKW2182G)=2輸入
 |
SD存儲卡的電力數據?脈沖數據通過KW View軟件可簡單地顯示、看見。
同時，KW Watcher軟件*可以顯示包含SD存儲卡數據的使用模擬量數據。
*需要將SD存儲卡內的文件名修改為用于KW Watcher的文件名。 |
|
9.可測量回路中每個脈沖輸出
擴展單元(AKW2160GB)可將測量的電力根據累計電力值或者警報通過脈沖進行輸出，也可對PLC等的上級系統進行控制。
通過脈沖輸出，可與擁有脈沖輸入功能的其他公司的設備實現簡單的連接。
加上累計脈沖輸出，對應3種電平輸出。

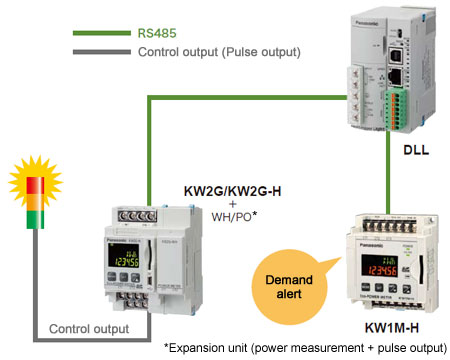

ON/OFF輸出應用事例：需求報警時報警燈閃爍
 |
| (1) |
KW1M-H需求報警的寄存器置ON |
| (2) |
通過DLL檢測標示 |
| (3) |
通過DLL使KW2G/KW2G-H的電平輸出寄存器置ON |
| (4) |
打開KW2G/KW2G-H的帶控制輸出的需量報警功能 |
|
|

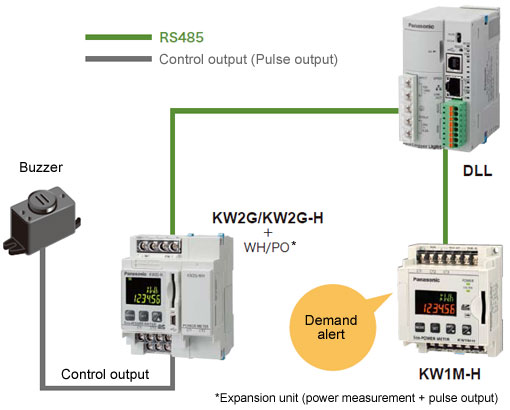

循環輸出應用事例：需量報警時蜂鳴器響
 |
| (1) |
KW1M-H需求報警的寄存器置ON |
| (2) |
通過DLL檢測標示 |
| (3) |
通過DLL使KW2G/KW2G-H的電平輸出寄存器置ON |
| (4) |
控制KW2G/KW2G-H的帶控制輸出的蜂鳴器 |
|
|
單穩輸出應用事例：通過三位機定時控制照明
 |
| (1) |
在DLL中寫入PC(主機)上對應KW2G/KW2G-H電平輸出的標示 |
| (2) |
通過DLL使KW2G/KW2G-H的電平輸出寄存器寫入ON/OFF |
| (3) |
帶KW2G/KW2G-H控制輸出,通過本地控制器進行控制 |
|
|
